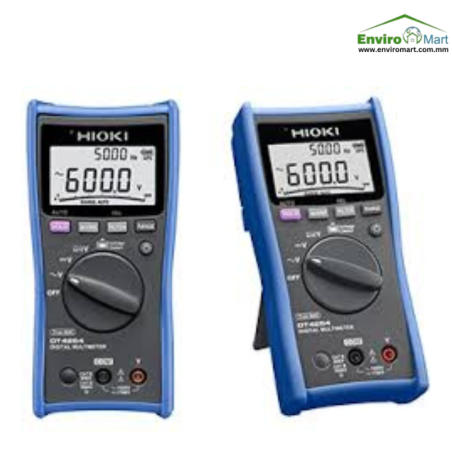

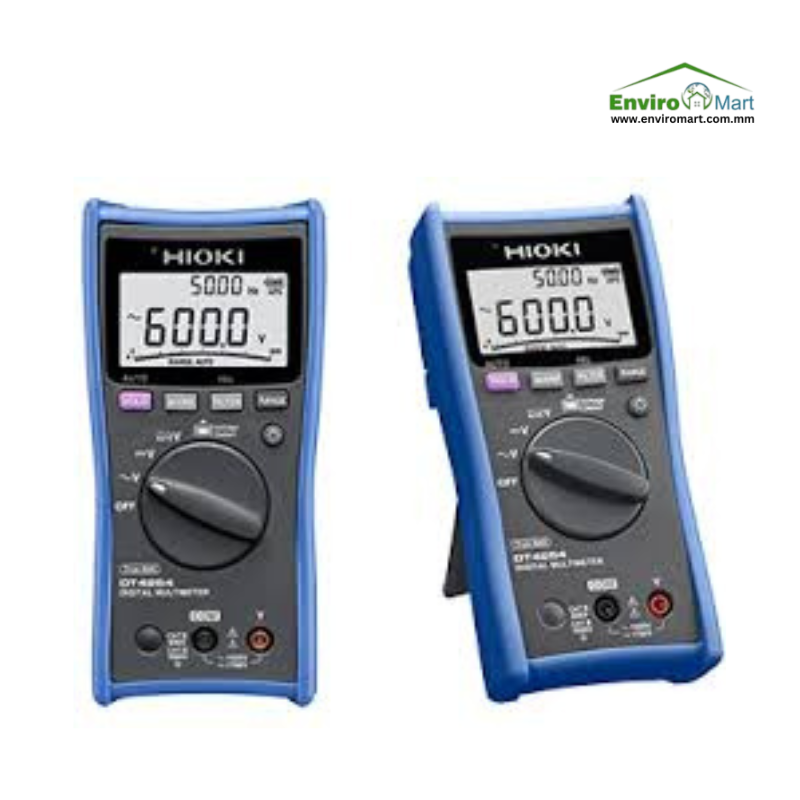

HIOKI DT4254 Digital Multimeter (True RMS, 1500V)

HIOKI DT4254 Digital Multimeter (True RMS, 1500V)

*English Version Below,

HIOKI DT4254 သည် အထူးသဖြင့် နေရောင်ခြည်စွမ်းအင်သုံးစနစ်များအတွက် ဗို့အားမြင့် DC တိုင်းတာမှုများကို အဓိကထား၍ ထုတ်လုပ်ထားသည့် အထူးပြု ဒစ်ဂျစ်တယ် မာလ်တီမီတာဖြစ်သည်။ ဘက်စုံသုံး မာလ်တီမီတာများနှင့်မတူဘဲ ၎င်းသည် ဗို့အားတစ်ခုတည်းသာ တိုင်းတာနိုင်သည့် မော်ဒယ်ဖြစ်သောကြောင့် ရည်ရွယ်ထားသည့် လုပ်ငန်းများအတွက် ဘေးကင်းလုံခြုံမှုနှင့် ယုံကြည်စိတ်ချရမှုကို ပိုမိုမြှင့်တင်ပေးသည်။

အဓိကလုပ်ဆောင်ချက်များနှင့် အသုံးပြုပုံများ

• ဗို့အားမြင့် DC တိုင်းတာခြင်း: ၎င်း၏ ထူးခြားသော အင်္ဂါရပ်မှာ 1500V (နှင့် သီးခြားအခြေအနေများအောက်တွင် 1700V အထိ) ဗို့အားမြင့် DC ကို တိုင်းတာနိုင်ခြင်းဖြစ်သည်။ ၎င်းသည် photovoltaic (PV) modules များ၊ နေရောင်ခြည်စွမ်းအင်သုံး တပ်ဆင်မှုများနှင့် အခြားဗို့အားမြင့် DC ပစ္စည်းကိရိယာများတွင် လုပ်ကိုင်သည့် ပညာရှင်များအတွက် စံပြကိရိယာတစ်ခု ဖြစ်စေသည်။

• True RMS တိုင်းတာခြင်း: ၎င်းတွင် AC နှင့် DC ဗို့အား နှစ်မျိုးလုံးအတွက် True RMS လုပ်ဆောင်ချက်ပါဝင်ပြီး inverter များပါဝင်သည့် စနစ်များတွင် အဖြစ်များသော ပုံပျက်နေသည့် လှိုင်းပုံစံများ (distorted waveforms) ကိုပင် တိကျစွာ တိုင်းတာနိုင်သည်။

• AC ဗို့အား တိုင်းတာခြင်း: ၎င်း၏ အဓိကအားသာချက်မှာ DC ဖြစ်သော်လည်း ၎င်းသည် AC ဗို့အားကိုလည်း 1000V အထိ တိုင်းတာနိုင်သည်။

• လှိုင်းနှုန်း (Frequency) တိုင်းတာခြင်း: ၎င်းသည် signal တစ်ခု၏ လှိုင်းနှုန်းကို တိုင်းတာနိုင်ပြီး ၎င်း၏ dual display ပေါ်တွင် ဗို့အားတိုင်းတာမှုနှင့်အတူ တစ်ပြိုင်နက်တည်း စစ်ဆေးနိုင်သည်။
• ဗို့အား ရှာဖွေခြင်း (Voltage Detection): ဤမီတာတွင် AC ဗို့အား ရှိနေခြင်းကို အသုံးပြုသူအား အသိပေးနိုင်သည့် ဗို့အား ရှာဖွေခြင်း လုပ်ဆောင်ချက် ပါရှိသည်။

• Low-Pass Filter: ဤအင်္ဂါရပ်သည် inverter ၏ output မှ မြင့်မားသော harmonics များကို စစ်ထုတ်ခြင်းဖြင့် fundamental frequency ကို တိကျစွာ တိုင်းတာရန်အတွက် အသုံးဝင်သည်။

*English Version,

The HIOKI DT4254 is a specialized digital multimeter designed with a strong focus on high-voltage DC measurements, particularly for solar power systems. Unlike general-purpose multimeters, it is a voltage-only model, which enhances its safety and reliability for its intended applications.

Primary Functions & Usage

• High-Voltage DC Measurement: The standout feature is its ability to measure high-voltage DC, up to 1500V (and even up to 1700V under specific, isolated conditions). This makes it an ideal tool for professionals working on photovoltaic (PV) modules, solar installations, and other high-voltage DC equipment.

• True RMS Measurement: It includes True RMS functionality for both AC and DC voltage, which provides accurate readings even with distorted waveforms that are common in systems with inverters.

• AC Voltage Measurement: While its main strength is DC, it also measures AC voltage up to 1000V.

• Frequency Measurement: It can measure the frequency of a signal, which can be checked simultaneously with the voltage reading on its dual display.

• Voltage Detection: The meter has a voltage detection function that can alert the user to the presence of AC voltage.

• Low-Pass Filter: This feature is useful for accurately measuring the fundamental frequency of an inverter's output by filtering out high harmonics.

Specifications of  HIOKI DT4254 Digital Multimeter (True RMS, 1500V)

DC Voltage: 600.0 mV to 1500 V;  ±0.3 % rdg. ±5 dgt.
AC Voltage 40 to 500 Hz: 6.000 V to 1000 V ; ±0.9 % rdg. ±3 dgt.
Voltage detection (50/60 Hz): Hi: AC40 V to 600 V, Lo: AC80 V to 600 V
Frequency: 99.99 Hz to 99.99 kHz; ±0.1 % rdg. ±1 dgt.
Display:  4-digits LCD, max. 6000 digits, bar graph
Power supply: LR03 alkaline batteries ×4, Continuous use: 130 hours (backlight OFF)
Dimensions and mass: 84 mm (3.31 in)W × 174 mm (6.85 in)H× 52 mm (2.05 in)D, 390 g (13.8 oz) (including batteries and holster)
Accessories: Test lead L9207-10 ×1, Holster ×1, Instruction manual ×1, LR03 alkaline battery ×4
