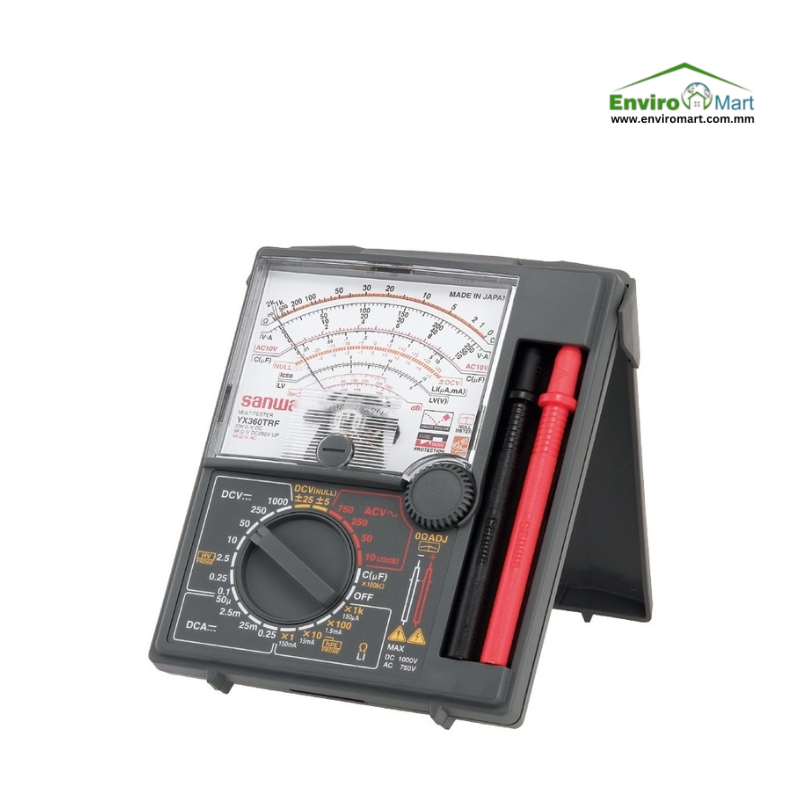

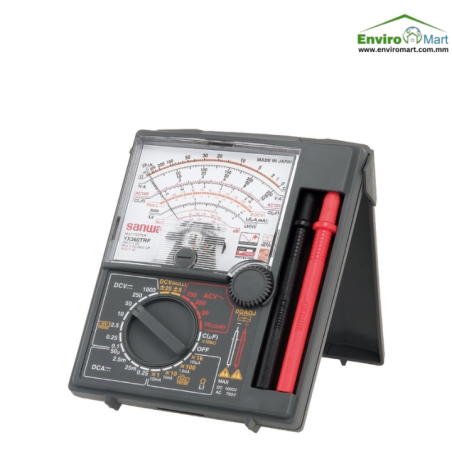

SANWA YX360TRF Analog Multimeter

*English Version Below,

SANWA YX360TRF သည် ၎င်း၏ ခံနိုင်ရည်ရှိမှု၊ ရိုးရှင်းမှုနှင့် အပ်နှင့်ဒိုင်ခွက် ကိရိယာတစ်ခုအတွက် လုပ်ဆောင်ချက်များစွာ ပါရှိသောကြောင့် အလွန်ရေပန်းစားသည့် ဂန္ထဝင် analog multimeter တစ်ခုဖြစ်သည်။ ၎င်းကို အခြေခံ လျှပ်စစ်နှင့် အီလက်ထရွန်နစ် တိုင်းတာမှုများအတွက် နည်းပညာရှင်များ၊ လျှပ်စစ်ပညာရှင်များနှင့် ကျောင်းသားများက ကျယ်ကျယ်ပြန့်ပြန့် အသုံးပြုကြသည်။

အဓိကလုပ်ဆောင်ချက်များနှင့် အသုံးပြုပုံများ

  • ဗို့အား (Voltage) တိုင်းတာခြင်း- ၎င်းသည် AC နှင့် DC ဗို့အား နှစ်မျိုးလုံးကို တိုင်းတာသည်။ ဒစ်ဂျစ်တယ်မီတာနှင့်မတူဘဲ အသင့်ပြုလုပ်ထားသော အတိုင်းအတာပေါ်ရှိ အပ်ညွှန်ပြသည့်နေရာကို ကြည့်၍ တန်ဖိုးကို ဖတ်ရှုရသည်။ ၎င်းသည် DC ဗို့အားကို 1000V အထိနှင့် AC ဗို့အားကို 750V အထိ တိုင်းတာနိုင်သည်။

  • လျှပ်စီး (Current) တိုင်းတာခြင်း- ဤကိရိယာသည် DC လျှပ်စီးကို အဆင့်အမျိုးမျိုးဖြင့် တိုင်းတာနိုင်ပြီး များသောအားဖြင့် microampere မှ ampere အထိ ဖြစ်သည်။ ၎င်းသည် ဆားကစ်တစ်ခုအတွင်း လျှပ်စီးစီးဆင်းမှုကို စစ်ဆေးရန်အတွက် စံကိရိယာတစ်ခုဖြစ်သည်။

  • ခုခံအား (Resistance) တိုင်းတာခြင်း- YX360TRF သည် ခုခံအားကို အတိုင်းအတာများစွာ (Ω x1, x10, x100, x1k, x10k, x100k) ဖြင့် တိုင်းတာသည်။ မည်သည့် analog multimeter နှင့်မဆို ခုခံအားကို တိုင်းတာခြင်းမပြုမီ test leads များကို ရှော့ခ်ဖြစ်အောင် ပထမဦးစွာပြုလုပ်ပြီး zero-ohm adjust knob ကိုအသုံးပြု၍ အပ်သည် 0Ω အမှတ်တွင် ရှိနေကြောင်း သေချာအောင် လုပ်ဆောင်ရန် အရေးကြီးပါသည်။

  • ကွန်တီနျူတီ (Continuity) စမ်းသပ်ခြင်း- ဒစ်ဂျစ်တယ်မီတာပေါ်ရှိ သီးသန့် ဘဇာကဲ့သို့ မဟုတ်သော်လည်း ကွန်တီနျူတီ စမ်းသပ်မှုကို မီတာကို ခုခံအား အနိမ့်ဆုံးအဆင့်သို့ သတ်မှတ်၍ ပြုလုပ်ပြီး အပ်သည် အဆုံးအထိ ရောက်သွားခြင်း ရှိ၊ မရှိ စစ်ဆေးခြင်းဖြင့် ဆားကစ်တစ်ခု ပြည့်စုံမှု ရှိ၊ မရှိကို ဖော်ပြသည်။

  • စွမ်းဆောင်ရည် (Capacitance) တိုင်းတာခြင်း- ၎င်းတွင် built-in စွမ်းဆောင်ရည် တိုင်းတာသည့် လုပ်ဆောင်ချက်ပါရှိပြီး များသောအားဖြင့် 10µF အထိ အသေးစား စွမ်းဆောင်ရည်များကို တိုင်းတာနိုင်သည်။

  • ဒိုင်အုတ် (Diode) စမ်းသပ်ခြင်းနှင့် hFE: YX360TRF ကို forward-bias voltage drop ကို စစ်ဆေးရန် အခြေခံ ဒိုင်အုတ် စမ်းသပ်မှုများအတွက် အသုံးပြုနိုင်သည်။ ရွေးချယ်နိုင်သော probe တစ်ခုဖြင့် transistor ၏ DC လျှပ်စီး အားချဲ့မှု (hFE) ကိုလည်း တိုင်းတာနိုင်သည်။

  • ဒီစီဘယ် (Decibel) (dB) တိုင်းတာခြင်း- ၎င်းသည် signal power ကို decibel ဖြင့် တိုင်းတာနိုင်ပြီး အသံပိုင်းဆိုင်ရာနှင့် တယ်လီကွန်းလုပ်ငန်းများအတွက် အသုံးဝင်သော အင်္ဂါရပ်တစ်ခုဖြစ်သည်။

  • Null (Zero Center) မီတာ- ဤမော်ဒယ်၏ ထူးခြားသော အင်္ဂါရပ်မှာ DC ဗို့အားအတွက် ၎င်း၏ Null လုပ်ဆောင်ချက် ဖြစ်သည်။ ၎င်းသည် အပ်ကို အလယ်ဗဟိုသို့ သတ်မှတ်နိုင်သောကြောင့် အပေါင်းနှင့် အနှုတ် ဗို့အား နှစ်မျိုးလုံးကို အလွယ်တကူ တိုင်းတာနိုင်သည်။

*English Version ,

The SANWA YX360TRF is a classic analog multimeter that is highly popular for its durability, simplicity, and a good range of functions for a needle-and-dial device. It is widely used by technicians, electricians, and students for basic electrical and electronic measurements.

Primary Functions & Usage

  • Voltage Measurement: It measures both AC and DC voltage. Unlike a digital meter, you read the value by observing where the needle points on a calibrated scale. It can measure DC voltage up to 1000V and AC voltage up to 750V.

  • Current Measurement: The device can measure DC current in various ranges, typically from microamperes to amperes. It's a standard tool for checking the current flow in a circuit.

  • Resistance Measurement: The YX360TRF measures resistance in multiple ranges (Ω x1, x10, x100, x1k, x10k, x100k). A crucial step with any analog multimeter is to first short the test leads and use the zero-ohm adjust knob to make sure the needle is at the 0Ω mark before taking a resistance reading.

  • Continuity Test: While not a dedicated buzzer like on a digital meter, a continuity test is performed by setting the meter to a low resistance range and checking for a full-scale deflection of the needle, indicating a complete circuit.

  • Capacitance Measurement: It has a built-in capacitance measurement function, typically for small capacitances up to 10µF.

  • Diode Test & hFE: The YX360TRF can be used for basic diode testing to check for a forward-bias voltage drop. With an optional probe, it can also measure the DC current amplification factor (hFE) of a transistor.

  • Decibel (dB) Measurement: It can measure signal power in decibels, which is a useful feature for audio and telecommunications applications.

  • Null (Zero Center) Meter: A unique feature of this model is its Null function for DC voltage, which allows the user to set the needle to the center of the scale to easily measure both positive and negative voltages.

Specifications of SANWA YX360TRF Analog Multimeter,


Indicator needle

DCV: 0.1/0.25/2.5/10/50/250/1000V + -5%

ACV: 10/50/250/750V + - 4%

Ω: 2k/20k/200k/2M/200MΩ + -5%

DCA: 50u/2.5m/25m/0.25A

C: 10uF

Source: R6 (IEC) or UM-3 (1.5V) x2
